01
牛仔色牢度差的原因
牛仔面料耐湿摩擦色牢度不佳，究其原因，是由于所使用的硫化、靛蓝染料的特性所致。
硫化染料：在牛仔行业内，默认指硫化黑，通常用的为C.I硫化黑1号。黑色、灰色牛仔面料通常使用硫化黑染料染色。
靛蓝染料：一种蓝色还原染料，C.I.还原蓝1号。蓝色牛仔面料通常使用靛蓝染料染色。
（硫化黑染料）
02
硫化、靛蓝染料特性
1、 硫化和靛蓝染料两种染料，在染色完成之后，都通过物理作用吸附于纤维素纤维之上，同纤维之间没有任何的化学键进行连接。
2、 硫化和靛蓝染料两种染料，都不溶于水，且吸附于纤维表面，故使用两者染色的面料，在染色完成之后，纤维表面较为粗糙，摩擦系数大。
3、 硫化和靛蓝染色力度低，为了得到较深的颜色，所需染料量较大，易造成清洗环节浮色清洗不净。
（较差的湿牢度）
牛仔行业长期以来依旧坚持使用这两种染料对牛仔面料进行染色，其最主要的原因是近年来在牛仔行业内盛行的仿旧风潮。使用硫化、靛蓝进行染色，是使牛仔产品达到这种仿旧风格所不可或缺的关键因素之一。而使用硫化或靛蓝的一大缺点，就是成品牛仔布水洗和耐湿摩擦色牢度不佳。
03
如何提高湿擦牢度
目前，普通的牛仔湿摩擦牢度一般在1-2级左右，而提升牛仔水洗和湿摩擦牢度的主要通过以下方法实现：
第一步：加强清洗。在产品染色后，加强水洗，尽可能将浮色全部洗净。
第二步：皂洗固色。通过皂洗剂再次洗去浮色，同时用固色剂增强硫化和靛蓝染料的附着力。
第三步：牢度提升。使用特殊的牢度提升剂，进一步增进染料和纤维之间的固着力。
通过以上3个步骤，可以将牛仔面料的湿摩擦从1-2级提高至2-3级，甚至3级以上。
04
案例分析
实验面料：硫化黑梭织布
面料成分：70%棉25%涤纶5%氨纶
实验工艺：彻底清洗干净（水清澈）→ 牢度提升剂10g/L 40℃×20分 → 脱水烘干。
试验分析：
一原理
经处理烘干后，能和染料在纤维内部形成色淀，使染料在纤维上的附着力增强。
二工艺详解
1.单独使用
| 普通棉类： | 1%（o.w.f.） |
| 参考工艺： | 浸渍法40°C—50℃ x 30分钟→110℃-烘干 |
2.单独使用
| 仿羊毛羊绒类： | 4%（o.w.f.） |
|
活性黑/硫化黑： |
6%（o.w.f.） |
| 参考工艺： | 浸渍法40°C—50℃ x 20分钟→110℃-烘干 |
3.与硅油同浴使用配方
| 硅油： | 7% |
| 牢度提升剂: | 10g/L |
| 参考工艺： | 浸轧法150℃-160℃ x 100秒定型 |

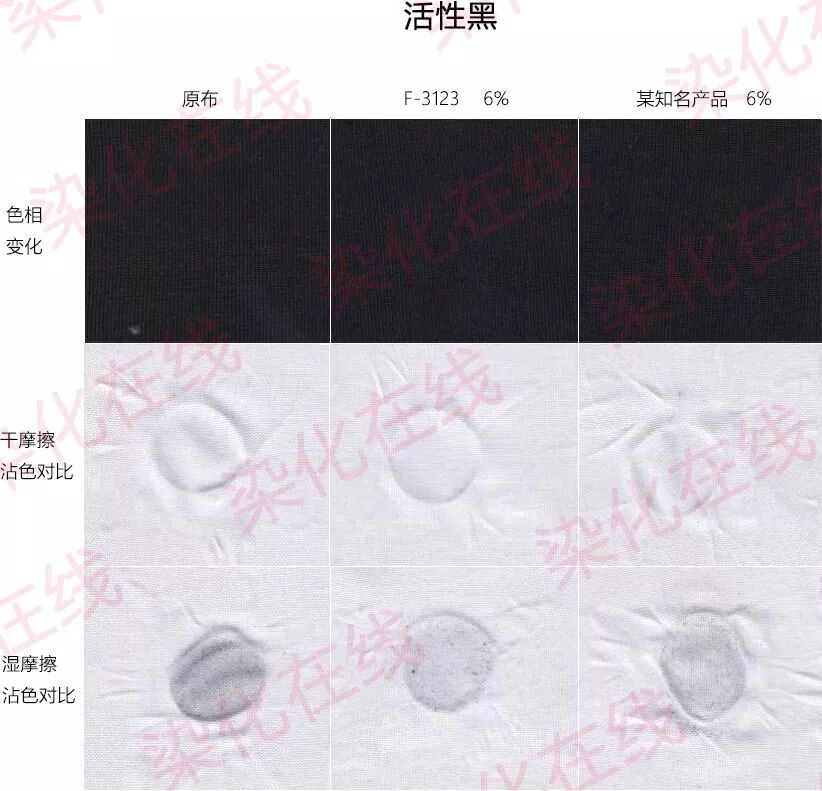

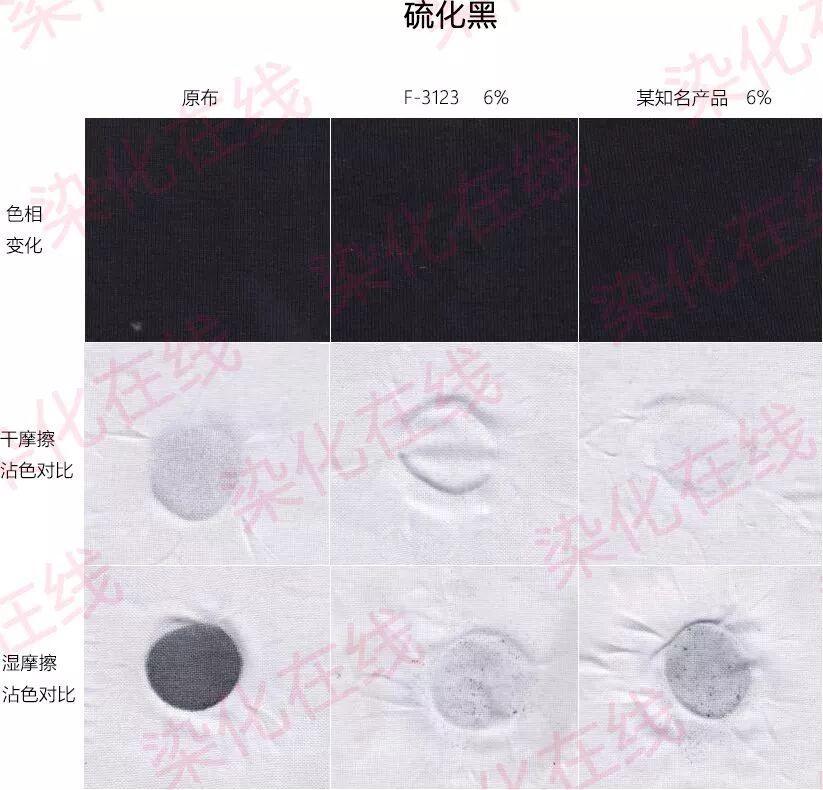

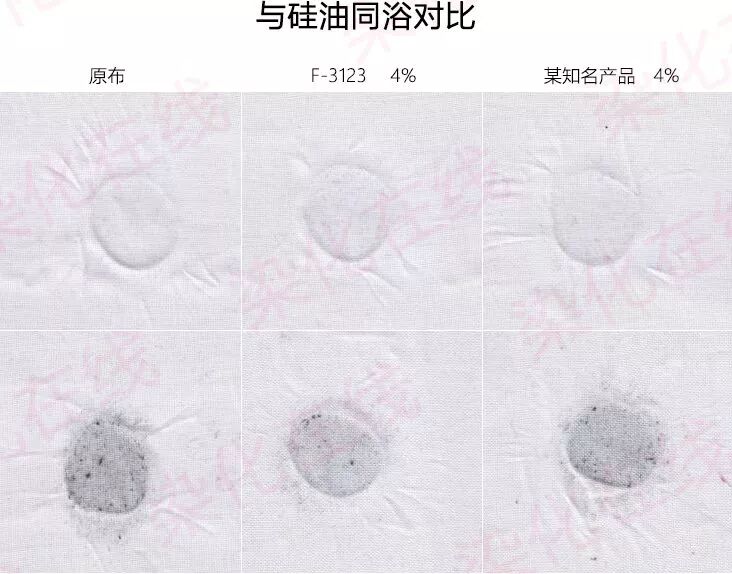

三测试对比
05
结论
1、通过以上实验对比可以看出，使用牢度提升剂处理过的牛仔面料，可以将湿摩擦从1-2级提高至2-3级，甚至3级以上。
2、适用于活性、直接、硫化染料染色后固色及后整理使用的牢度提升及/返修。
3、适用于硫化、靛蓝牛仔的干湿擦牢度提升整理。
- END -
1.本着“开放、协作、分享”的互联网精神，我们欢迎各方自媒体、传统媒体与机构，转载、引用染化在线的原创内容，但必须注明来源自染化在线网，否则我们将依法追究侵权责任。
2.原则上，我们同意在注明出处的前提下，各方使用染化在线的原创素材（图片、视频等）。
3.染化在线网尊重各方知识产权，保护原创作者的合法权益。如发现本站文章存在版权问题，请联系微信rhzxzjf，我们将及时核查、处理。
