静电是一种不流动的电荷，几乎任何两个物体的表面相互接触、摩擦和分离都有静电现象。产生静电的原因比较复杂，一般应从物质材料的内部特性和外界条件的影响进行分析。

纤维与纤维或纤维与其他固体摩擦，都会产生静电。但不同的纤维织物表现出不同的带电现象，这主要是由于各种纤维的表面电阻不同，产生静电荷以后的静电排放不同造成的。纺织材料通常是电的绝缘材料，比电阻很高，吸湿性较差的涤纶、腈纶等合成纤维在一般大气条件下，质量比电阻高达10¹³Ω・g／cm²以上。在加工织物和服装穿着过程中，尤其在比较干燥的环境中，由于各种摩擦产生静电，使纤维带电。

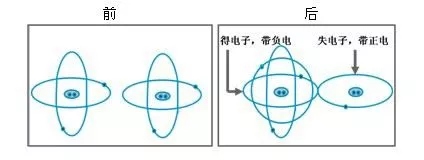

静电产生的过程

静电的产生是一种很复杂的物理过程。对于静电产生机理的研究，目前这方面的理论还尚不成熟，有各种各样的假说。

概括起来，产生静电有三条途径，第一种是在没有外电场时，原来不带电的物体相互作用而带电；第二种是带电体和非带电体间的电荷转移；第三种是存在外电场时使物体带电。目前完全一致的观点认为两个不同的物体接触、分离或摩擦后，就会产生静电。

防止静电的方法

总的来说，纺织品的抗静电加工方法通常有以下几种：

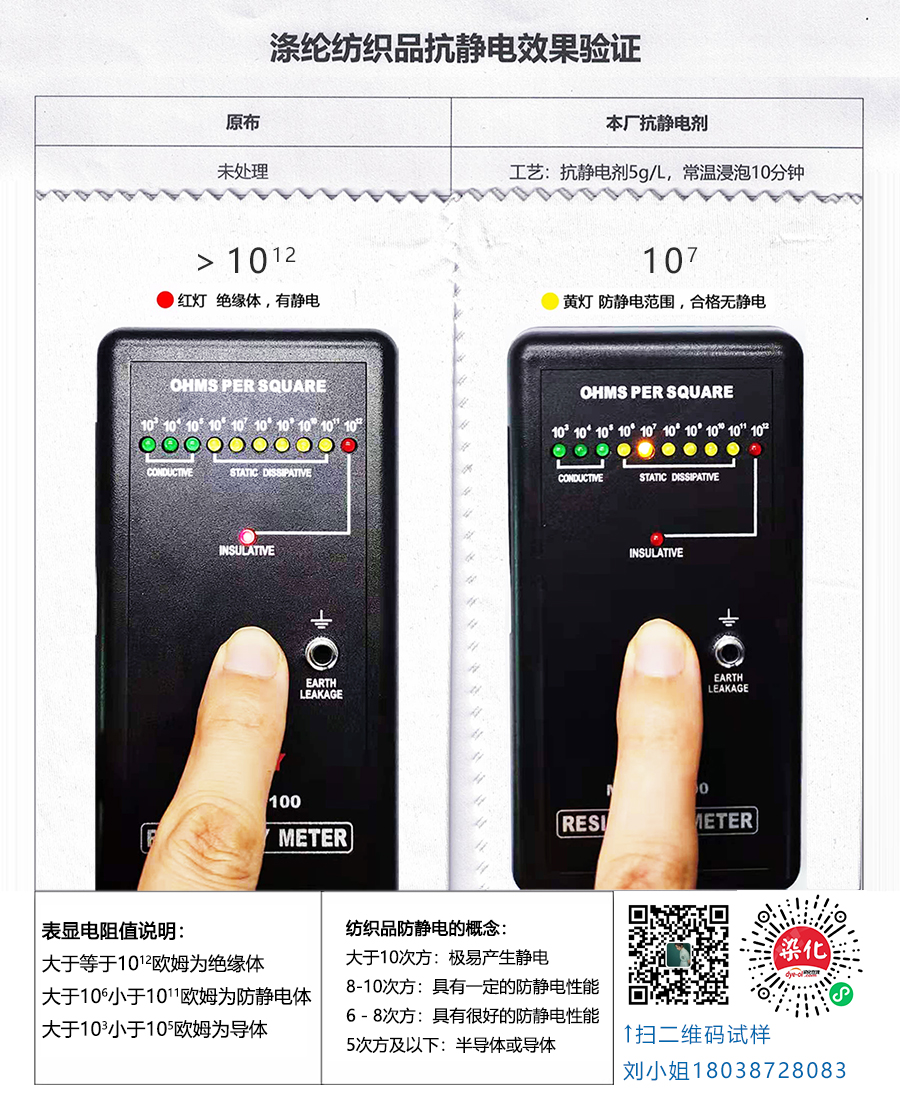

1.表面处理法：一种机理为采用表面活性剂对纤维或织物进行亲水化处理，提高纤维的吸湿性，从而降低纺织品的比电阻，加快电荷逸散。此类方法的抗静电效果难以长久保存，耐洗涤效果差，且在低湿度条件下不显示抗静电性能。此外，为减少静电荷的产生量，在纺织材料界面上涂敷的抗静电油剂使材料之间不能充分、直接的摩擦、接触，从而减少了电荷的转移。

另一种机理为表面活性剂分子疏水端吸附于纤维表面，亲水性基团指向空间，形成极性界面，吸附空气中的水分子，降低纤维或织物的表面比电阻，加速电荷逸散。

这是大多数抗静电剂发挥作用的主要方式。抗静电剂起作用的另外一种方式是离子化，离子化的抗静电剂本身具有良好的导电性，这种油剂分子在表层水分子的作用下，发生电离，显著提高纤维表面的导电性，同时，可通过中和表层电荷的方式消除带电。抗静电整理剂根据其化学结构可分为阳离子型、阴离子型和非离子型，按使用目的可分为耐久型和非耐久型。

2．化学改性法：对成纤高聚物进行共混、共聚合、接枝改性，引入亲水性极性基团或在纤维内部添加抗静电剂，制取抗静电纤维，其共同特点是提高纤维的吸湿性能，加快电荷的散逸。由抗静电纤维制造纺织品或混用较高比例到普通合成纤维中，可消除加工和使用中的静电问题，但仍以高湿环境作为电荷散逸的必要条件。

3．导电纤维的换房或嵌入织：导电纤维与其他普通纤维混纺，使导电纤维随机分布在纱线中，当混入量较少时，主要以导电纤维电晕放电起作用：当混入量较多时，纤维在纱体中首尾相连，纱线的加捻作用使其衔接在一起，起到导通的作用。

导电纤维的嵌织也是类似，其是将导电纤维以等间距地置入织物中（包括经向配置、纬向配置、网状配置），利用导电体的静电诱导、电晕放电、泄露等综合作用，在织物中构建起静电泄露和逸散的通道，增加电荷逸散速度，得到一种性能优异且能够快速消除静电的功能织物。

4．利用静电序到进行混纺或交织：利用静电序列的不同，进行不同纤维的混纺或交织，达到降低静电的目的，此种方法可以有一定作用，但局限性比较强，应用受到限制。

在上述4种方法中，导电纤维的应用和开发是抗静电产品开发的方向，目前越来越受到人们的关注和重视。但是在应用中有许多问题还需要进一步深人探讨，如导电纤维嵌织的抗静电机理、含有导电纤维织物的抗静电性能的评价方法等。

抗静电纺织品

抗静电纺织品从纤维的生产方式上大体分为表面整理剂整理型、纤维化学改性型、应用导电纤维型三种。
