耐静水压指标是防水透湿织物的重要指标之一。静水压指水通过织物时所遇到的阻力。在标准大气压条件下，织物承受持续上升的水压，直到织物背面渗出水珠为止，此时，测得的水的压力值即为静水压。织物能承受的静水压越大，防水性或抗渗漏性越好。

纺织品耐静水压性能随着防水等特种整理纺织品市场需求的增长以及业界对该类产品技术指标要求的提高而越来越受到重视。美国军用标准中防水产品的耐水压最低要求为13．7 kPa(1 395 mm水柱)，日本自卫队雨衣的耐水压都在13．75 kPa(1 400 mm水柱)以上一 。近年来各出入境检验检疫局接受的纺织品耐水压检测比以往有大幅度增长。特别欧洲客户对纺织品耐水压性能的要求普遍较高，一般最低要求在5．88 kPa以上，有的甚至要求在9．8 kPa以上。根据取样测试结果，以5．88 kPa为标准，44％样品不能达到要求；以9．8 kPa为标准，69％ 样品不能达到要求，这直接影响了出口。

一、耐静水压单位

       表示静水压的单位有N／m 2、kPa和水柱高度m。换算关系为1m水柱高度等于9．82 kPa。

二、静水压试验方法

       1、按测试的方法分类

       ①、实地测试。实地测试花费大，时间长，通常需半年左右的时间。实验期间，定期测试防水透湿整理后织物的防水性，从而得知其耐用性。虽然此种方法周期长，花费多，但测试所得数据准确。

       ②、实验室测试。与实地测试和模拟测试相比较，实验室测试花费少，时间短，能够得到相对结果，较为实用。对防水透湿整理后织物防水性的测试可分为三 类。第一类为静水压试验，如国内的YC312型水压仪、美国标准测试法ASTM D一751以及美国联邦标准测试法FED—STD一191A 5512所用的牧林(Mullen)水压测试仪。第二类是喷淋试验，即从一定的高度和角度向待测织物连续滴水或喷水，可测定水从织物被淋侧浸透到另一侧所 需的时间，也可测定经过一定的时间后试样吸收的水量或观察试样的水渍形态。国内的 ISO 4920防雨性能测试即采用此原理。

       ③、模拟测试。模拟测试必须有环境控制室。室中装有人工雨塔，可把水从10 m高处以450L／m2 ·h 的流量如暴雨般泄向人体模型，直径约为5 inln的水滴从顶部2 000个孔中喷出，其速度约为40 km／h，达空气中最大雨滴速度的90％。通过调节，在大约2m2 的面积上可模仿程度不同的阵雨。在人体模型表面装满了传感器，目的是测定最终水透过的时间和位置以及其他指标。这种测试手段较实地测试所需时间大为缩短，数天内便可完成，但花费较高。

       2、按加压的形式分类

       ①、静态法。在织物的一面维持一定的水压，测定水从一面渗透到另一面所需的时间。

       ②、动态法。在织物的一面不断增加水压，测定直至织物另一面出现规定数量水滴时，织物所能承受的静水压。

       3、按能承受静水压值的大小分类

       ①、高压测试方法。标准测试方法有FZ／T 01004 — 1991《涂层织物抗渗水性测定静水压试验》中的高压法；ISO 1420—1987~橡胶和塑料涂层织物抗渗水性测定静水压试验》；JIS L一1092(纺织品抗水性静水压试验B》；ASTM D751—95《涂层织物抗水性测定程序 A》；美国联邦标准测试法FED—STD一191A 5512和 ASTM D3393((涂层织物防水性标准说明》等方法。

       ②、低压测试方法。标准测试方法有中国国家标准 GB／74744—1997《纺织织物抗渗水性测定静水压试验》；中国行业标准FZ／T01004—1991《涂层织物抗渗水性测定静水压试验》中的低压法；加拿大标准(CGSB)- 4．2No．26．3—1995《纺织织物抗渗水性测定静水压试验》；国际标准ISO1420—1987《橡胶和塑料涂层织物抗渗水性测定静水压试验》；日本工业标准JIS L一1092((纺织品抗水性静水压试验A》；美国纺织化学家和染色家协会标准AATCC 127(纺织品抗水性静水压试验》；美国标准测试法(或美国材料实验协会标准)ASTM D751— 1995(涂层织物抗水性测定B》等方法。

三、静水压测试仪

       国内常用YG812型水压仪测防水指标。按照GB 4744—1984标准，试样以100 cm 2圆面积夹紧在仪器的夹头上，用(20±2)℃ 的水或(27±2)℃ 的水，(65± 2)％相对湿度环境，在(980±50)Pa／min或(5 880± 295)Pa／min等速增加水压的情况下，观察试样表面，当出现三处渗水水珠时表示试样已透水。国外静水压测试仪一般按照能承受的静水压值的大小分为静压头试验仪和牧林水压测试仪，它们能承受的最大压力分别为99．9 kPa和1 103．0 kPa

1、国产YG(B)812D-20型数字式渗水性测试仪

       在做增压、定压计时、定压定时、挠曲松弛实验前，需按加水键自动加水(做渗水漏水法时可以省略)。在测试前需将下夹头里加满水后，夹好试样，按一键，进入校正状态清零。

       2、静压头测试仪

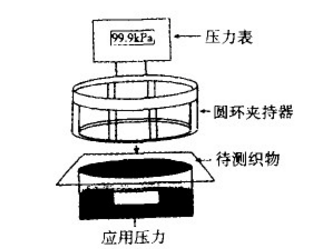

       采用静压头测试仪测量织物抗水性的仪器一般用 Model TEXTFEST FX3000。这种仪器是由美国 SCHMID有限公司按照ASTM D75 1—95《涂层织物标准测试方法静态抗水性程序B上升水柱测试仪器》的要求制造的。测试仪的结构见图2。

       测试时，从织物不同部位取三块20．3 cm X 20．3 cm的试样，试样被夹持在倒口圆锥形夹持器测试头，将织物的涂层或层压面、由超细纤维织成的高密织物的耐久性拒水处理面正对仪器的水面。该仪器所施加的最大静水压为99．9 kPa。压力以15．0 kPa／min稳步增加可以不会产生涡流。注意照明测试区域以便观察水滴的出现。一旦试样不接触水的一面三处出现水珠时(试样边缘或距边缘3 mm 的水珠不算)，记下压力值作为实验结果。结果以三个试样的算术平均值表示。测试结束之后，使作用杆反转降低溢流装置，取出用过的样品。

       静压力测试仪结构

产品推荐

        防水防油剂FUNCTEX（菲克斯）F-371是含氟丙烯酸树脂聚合而成的防水防油剂，赋予各种织物如天然纤维、合成纤维和混纺织物优良的防水防油性，特别适合涤纶、棉织物和牛仔布的防水处理，不会影响织物面料的风格且加工手感柔软。本品耐洗性好，防水防油效果持久，充分满足特种工业服、帐篷、箱包等特殊防水防油领域的使用需求。本品不含APEO等禁用物质。

基本数据

       FUNCTEX（菲克斯）F-371是阳离子型碳氟化合物乳白色液体，标准ph值呈中性，有效成分含量≥30%，易溶于水，易与阳离子、非离子整理剂复配。具体复配物质需实际测试。

应用工艺

       ①、用水将防水防油剂FUNCTEX（菲克斯）F-371按1：2-3比例稀释分散，调制成工作液(浸轧液)后，浸轧，预烘处理。

       ②、配制浸轧液（拼用树脂及其它整理剂时）准备全部水量约一半的水，按照树脂及其它整理剂生产厂家推荐的方法，添加拼用的树脂及其它整理剂后充分搅拌。事先用等量水稀释防水防油剂③、FUNCTEX（菲克斯）F-371后加入，最后加入剩余的水调节成全量，搅拌使用槽内溶液均匀分散。（注意避免剧烈搅拌）

        ④、防水防油剂FUNCTEX（菲克斯）F-371工作液稳定，浸轧时几乎不会出现树脂胶结粘轧棍问题。如果在浸轧液中加入异丙醇（1-3%）或稳定剂S(0.02-0.03%)可以进一步提高浸轧液中的稳定性，防止树脂胶结。

        浸轧：40-80%（视织物而定）

        烘干：190℃×1-2分钟（视织物而定）

测试后数据

四、实验视频测试
