含氟防水剂的防水机理

目前，纺织品的防水剂市场主流产品是C8与C6防水剂，均属碳氟化合物类防水剂。此类防水剂防水性能的强弱主要取决于其碳链的长短（也就是氟化物含量），嵌入到碳链上的氟元素越多，碳链就越长，碳链越长，分子与分子间的稳定性就会加强，稳定性变强了，抵御外界水渍油渍的能力也就增强了。故而8碳的防水剂比6碳的防水剂效果要好。

 C8防水剂与环境的冲突

 C6防水剂替代C8防水剂的趋势

相对于C8防水剂中PFOA和PFOS的严重超标，C6防水剂中PFOA、PFOS含量无法被检测到，远低于2015最新版OEKO-TEX Standard 100^③的1µg/㎡的检测极限要求。不会威胁环境与人体安全。C6防水剂在环保要求上远远强于C8防水剂，在性能上稍逊，但是也相差不多，性能差距可参考下表：

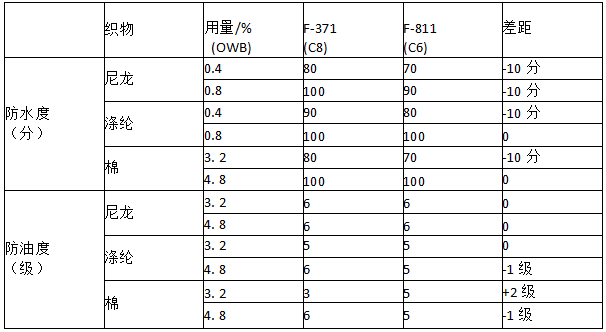

由上表可知，在同等用量下，C6防水剂F-811的防水防油效果接近C8防水剂F-371，差距不大。C6防水剂完全可以替代C8防水剂。

 C6防水剂推荐

 FUNCTEX（菲克斯）F-811性能测试

喷淋测试（AATCC22-2005）

截取18×18(cm2)的试样1块，紧绷于试样夹持器(金属弯曲环)上，并以45°放置。使织物的经向顺着布面水珠流下的方向，实验面的中心在喷嘴表面中心下的150 mm处。将250 ml冷水迅速倾入如图所示的玻璃漏斗中，使水约在25-30 s内淋洒于织物表面。淋洒完毕，取起夹持器，使织物正面向下成水平，然后对着一硬物轻敲两次。将实验织物与标准图片对照，评定拒水级别。（更多测试方法见解决方案）

（AATCC喷淋测试仪）                                                      （拒水等级评定标准图）

 测试过程视频

 FUNCTEX（菲克斯）F-811在不同纤维不同用量下防水防油实测数据

由上图可知，相同用量下，涤纶的防水效果更好。因棉的特殊结构，用量增大6倍以上的防水性才与涤纶和尼龙防水度相当。

由上图可知，相同用量下，尼龙的防油性最好，涤纶与棉次之。

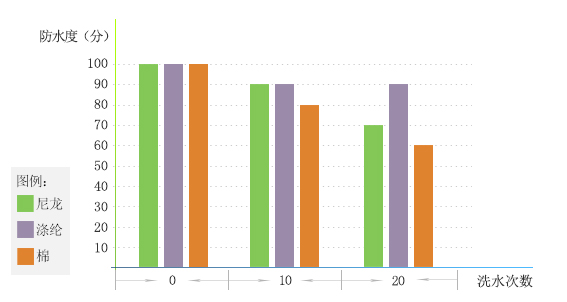

 FUNCTEX（菲克斯）F-811不同洗水次数后的实测数据

由上图可知，相同洗水次数后，涤纶的防水持久性更好，尼龙次之，棉稍差。

由上图可知，相同洗水次数后，尼龙与棉的防油持久性更好，涤纶稍差。

 FUNCTEX（菲克斯）F-811应用工艺

1、浸轧用量：

涤纶织物5-30g/L棉织物20-70g/L T/C织物10-50g/L尼龙织物5-30g/L

二浸二轧（带液率70％）→烘干→定型（180-190℃×60秒）

2、浸渍用量：

1—5％（o.w.f.）

浸渍（20－30分钟）→脱水→烘干→定型（180-190℃×60秒）

 FUNCTEX（菲克斯）F-811适用领域

整理后的织物，可以有效防止水、油等液体沾湿。普遍适用以下行业：特种工业服（如航海服等装备）、个人服饰（如箱包、鞋袜等）、户外装备（如雨伞、睡袋、帐篷）、军用装备（如防雨罩）等领域的使用需求。

 C6C8防水剂延伸阅读：

①PFOS：全氟辛烷磺酰基化合物。PFOS的化学分子式为C₈F₁₇SO₂X，结构为：

PFOS是C8防水剂中存在的痕量物质,有优秀的表面防水活性，耐高温抗氧化。同时具有难降解、生物累积性及多种毒性，具备所有持久性有机污染物的共同特性，其分解半衰期超过41年，在环境中难降解。对人体具有多种毒性危害。

②PFOA：全氟辛酸铵。PFOA的化学式为C₈F₁₅O₂H,结构为：

PFOA也是类似于PFOS的物质，相比PFOS而言，PFOA 的半衰期要短些，毒性要小些，但也会长期残留人体。

③OEKO-TEX Standard 100：是世界上最具权威、影响最广的OEKO-TEX国际环保纺织协会制定的标准，是被广泛使用的纺织品生态标签。
