您好,欢迎来到染化在线! 登录 免费注册 帮助中心
关注

加入QQ群:131192077

0757-23608899
当前位置 > 首页 > 解决方案 > 【纺织知识】什么是预缩?预缩在染整加工中起到什么作用?
【纺织知识】什么是预缩?预缩在染整加工中起到什么作用?
点击:7036 发表时间:2021-03-13
【导读】:【纺织知识】什么是预缩?预缩在染整加工中起到什么作用? 染者丨点击关注→染化学堂前天 织物在染整加工中收缩变形 织物在织造及染整加工过程中,通常是经向承受强烈...
关健字:

【纺织知识】什么是预缩?预缩在染整加工中起到什么作用?

染者丨点击关注→ 染化学堂 前天



织物在染整加工中收缩变形

织物在织造及染整加工过程中,通常是经向承受强烈的机械张力,导致织物发生纬向门幅收缩、经向伸长的不稳定状态。


织物浸轧后,长度即产生不同程度的收缩,再次洗涤仍会继续产生后续收缩。如将这类织物裁制服装,一经水洗,由于织物收缩而使衣服变形走样,给消费者造成很大损失。


最好的解决办法就是在加工过程中减少机械张力,选用无张力的松式机械加工,但从纺纱、织布到印染加工一系列工艺中,要完全达到这个要求,也是不切实际的。


改善织物收缩措施


目前采取的措施 :就是在染整加工的末道工序,设法使织物的经向纱线有回缩的机会,以恢复纱线的平衡弯曲状态,达到以后减少缩水的目的。


所以要使织物经过机械作用而形态稳定、不变形,是一项经济上具有十分重大意义的工作。这种整理方法称为机械预缩整理,它所采用的设备就是预缩机(或称防缩机)。


织物缩水主要原因

1、主要由于加工过程中经纬纱所受张力不同,因此造成经纬纱的弯曲程度差异,经过浸湿后如在自由状态下干燥, 经纬纱的弯曲形状会自动地恢复到平衡状态,即所谓织缩调整作用,结果形成了缩水现象。




2、纤维在浸湿时产生的异向膨胀作用,即纤维的长度和直径均增大,但直径的增大比长度的增大程度大得多。如棉纤维浸湿后直径增大14%,而长度仅增长1.1%〜1.2% ,故织物在浸湿后,织物中的纤维因膨胀而变粗,但长度增加不多,纱线必然随着纤维的变粗而增大了直径。



3、经纬纱在织物中是互相抱绕着的,如纬纱的直径增大了,经纱长度就一定增加,才能保持抱绕纬纱的状态,但经纱在没有增加外力的条件下,长度是不可能增长的,于是纬纱间的距离就势必轧紧,即纬纱的密度增大,结果形成织物的经向收缩。纬纱也有同样的现象。



4、当织物自然干燥后,纤维失去膨胀形态,纱线也回复到原有的粗细,但由于纱线间的摩擦阻力关系,限制了纱线的自由移动,织物就仍保持收缩形态。所以织物在浸湿后,让其自然干燥,织物的面积往往缩小,厚度增加,表面变得不平。纤维的异向膨胀虽然是织物缩水的原因之一,但所占的百分率不大,所以造成纤维素纤维织物缩水的原因,应以织缩调整作用为主。



5、织物的缩水率与织物的组织结构和纤维的特性有很大关系。如经纱密度比纬纱密度大很多的卡其、府绸等织物,纬向的缩水率就比经向的缩水小得多。粘胶与棉虽同属纤维素纤维,但由于粘胶纤维的组织结构比较松,湿膨胀率较大,易被拉伸,湿态时更甚,所以粘胶织物的缩水率比棉织物大,即使用机械预缩整殚的方法也不能解决缩水问题。一般只好采用化学交联法,改变粘胶纤维的特性,从而解决粘胶织物的缩水过大的缺点。



机械预缩整理的机理


织物预缩整理的目的是使织物在经纬向预先进行一定量的收缩,以此降低最终成品的缩水率,满足服装加工的质量要求。


机械预缩处理利用可压缩的橡胶毯携载织物进行预缩。当橡胶毯受力而卷曲时,外弧伸长而内弧收缩,如果将其再反向弯曲,则原来伸长的一面变为收缩,而收缩的一面则伸长。预缩处理时,含有一定湿度的织物紧贴橡胶毯运行,经由压缩区,从橡胶毯的外弧转向内弧,即从拉伸部分转入收缩部分,由于织物被橡胶毯与承压滚筒夹持而不允许滑动,随着该橡胶毯的复原收缩而被压缩,从而发生一定的收缩。

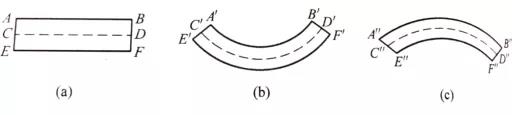

图2 橡胶带屈曲变形情况


平放时上下两边相等(AB=CD=EF),弯曲时,则一面收缩,另一面伸长,见图2(b)(c)所示,A’B’<E’F’或A“B”大于E“F”。


通常,织物在人机前经适当给湿(10%一15%)和加热处理,使纤维变得比较柔软和具有较大的可塑性,也有在给湿前(烧毛整理后)先经轻浆渗透或泡沫上浆、烘筒干燥处理,以加强预缩控制和提高预缩效果。织物经由橡胶毯预缩时,先预烘去除部分水分,出机后再经无张力的毛毯烘燥机进行烘干和烫平,消除压缩时因收缩过多而产生的皱纹,以获得丰满的手感和柔和的光泽。


预缩整理机的构成


预缩整理机的主要机构是一条环状无缝的毛毡或橡胶毯,包裹在给布辊筒(即加压棍)上,形成了弹性物质的拉伸部分,随即该环状毛毡或橡胶毯转为包裹在加热的大烘筒或承压辊上。

这时原在给布辊上被拉伸的毛毡或橡胶毯,到了大辊筒上,即转变为收缩状态,毛毡或橡胶毯的表面即从外边弧转变为内边弧,使紧压于毛毡或橡胶毯上的织物同时也收到压缩的效果,织物上的水分和电热靴及大烘筒或承压辊上的热量,可以增加纤维的可塑性,从而增进织物的压缩作用。

如以橡胶毯预缩机为例,从图3可以看出当橡胶毯围绕于给布辊与承压辊之间,是橡胶毯表面一部分伸长,另一部分收缩,包在给布棍上的橡胶毯a段,表面是伸长的,在承压辊上的a'段,表面是收缩的。运转时由a段到a'段,恰由表面伸长状态变为收缩状态。b和b’段位在橡胶毯中部,所以b’段的长度是不变的,即b= b’。

在给布辊时a>b,而到了承压辊时,就变成a’<b’。同时橡胶毯经给布辊及承压辊压轧后,部分受到剧烈的压缩作用,到了S点后,橡胶毯才逐渐恢复到原来的厚度,于是就产生了向后挤缩的反作用力F,向承压辊方向挤压,结果就增大了对织物的压缩作用。热的作用加强了纤维的可塑性,则更有利于收缩。

因此预缩好的织物,离开承压辊时就应拉离橡胶毯, 使其不再与橡胶毯接触。由于橡胶毯在后面的导辊上又呈拉伸状态,如织物仍紧贴在橡胶毯上,就会再被拉伸而消除了预缩效果。

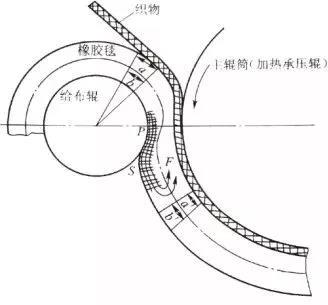

图3 橡胶毯预缩机压迫收缩的原理

机械预缩整理是用机械和物理方法改善织物中经向纱线的织缩状态,由于在前工序加工时,织物经向常呈被拉伸状态,造成了经纱在织物中伸得太直的后果,即经纱的织缩比正常状态者为低,机械预缩就是解决或改善经纱织缩的不正常状态。换句话说,就是解决或改善了织物的经向缩水问题。


预缩整理工艺要点


预缩处理时一定要保持三个稳定,即预缩机车速保持稳定,进入橡胶毯单元的织物回潮率保持稳定,以及橡胶毯单元中承压烘筒的蒸汽压力保持稳定。加工过程中,必须在织物上做缩水率监测标记,检查、核对织物预缩率,发现问题要及时进行调整,确保缩率稳定。在预缩设备操作过程中,必须加强人员操作管理和设备管理,以防止疵病产生, 同时还要掌握疵病的解决方法以减少疵病率。表1列出了预缩处理时设备操作的要点。



预缩整理易出现的问题与防治

预缩整理易出现的问题有鱼鳞斑、经向折皱、轧皱、纬斜、落布湿、缩率不足、门幅窄等。


  • 鱼鳞斑由橡胶毯部分老化及织物预缩不匀造成。对已出疵病老化的橡胶或呢毯进行研磨或调换。

  • 经向折皱由于预缩前的织物已经向皱纹或织物进预缩机时经向张力过大造成。在前工序加工中注意防止经向折皱的产生,即预缩时可放松绷布架,减少经向张力,以解决经向折皱问题。

  •  轧皱进布张力太小,布面过松,给布辊左右压力不等,坯布边口太松或两边边口松紧不匀等均可造成轧皱。可调节绷布架增加进布张力,调节进布轧辊保持两边压力均匀一致。


  •  纬斜造成原因有进布位置不正、导布辊不平整、给布辊两边压力不均等。加工时应摆正进布位置,保证导布辊平直,并调节压力,使给布辊两端压力均匀一致。

  • 落布湿。由于织物在加工过程中给湿过度造成。故在预缩过程中,要控制好喷雾量及运行车速,可降低车速,以使落布被充分烘干。

  • 缩率不足。预缩效果不好,尺寸稳定性差。这是由于承压辊位置太高、承压辊温度太低、给布辊压力不够、进出布张力太大等原因造成的。可适当降低承压辊位置,控制喷雾给湿,提高承压辊汽压,加大给布辊压力,减少进出布张力。

  • 门幅窄由于前工序加工造成预缩前门幅不足,或是预缩时进布张力过大,导致织物经预缩后门幅变窄。在前面各加工工序中要严格按工艺操作,保证来布幅宽符合要求;同时在预缩加工过程中,要注意适当减小进布张力。



来源:印染人,由色尚坊布博士整理编辑

免责声明:本号尊重各方知识产权,保护原创作者的合法权益;同时对转载、分享等文章内容里的陈述、观点等,保持中立;本号内容仅供交流学习;如发现本号文章内容、素材涉及版权、授权问题,切勿举报,请与我们联系(小编微信号:18038728083),我们将及时核查、删除,谢谢

染化在线网版权与免责声明:

1.本着“开放、协作、分享”的互联网精神,我们欢迎各方自媒体、传统媒体与机构,转载、引用染化在线的原创内容,但必须注明来源自染化在线网,否则我们将依法追究侵权责任。

2.原则上,我们同意在注明出处的前提下,各方使用染化在线的原创素材(图片、视频等)。

3.染化在线网尊重各方知识产权,保护原创作者的合法权益。如发现本站文章存在版权问题,请联系微信rhzxzjf,我们将及时核查、处理。

相关搜索
服务流程 定制全程实时提醒
