耐摩擦色牢度问题是纺织产品最基本的色牢度考核指标之一，也是纺织品在贸易过程中最常见的检验项目之一，它是指染色织物经过摩擦后的沾色程度，是考核染料对机械摩擦作用的抵抗能力，分为干摩擦和湿摩擦，其原理是将规定尺寸的试样固定在摩擦试验仪平台，再分别与一块干摩擦布和一块湿摩擦布摩擦，最后以白布沾色程度作为评价依据，对照标准灰色样卡评级，等级越大，表示摩擦牢度越好。

摩擦色牢度的测试方法有三类仪器：

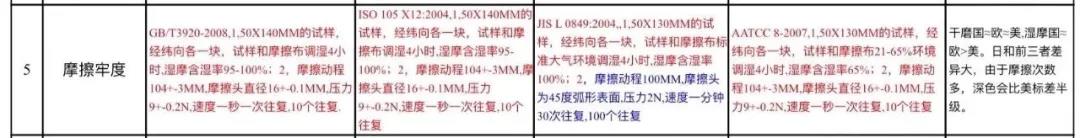

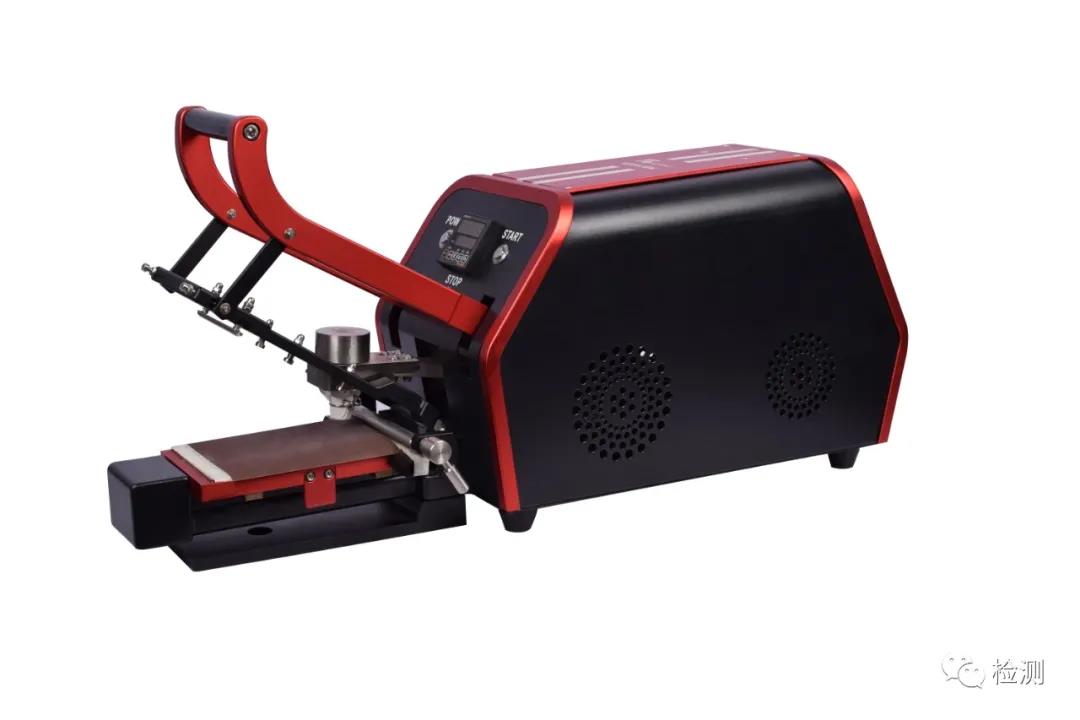

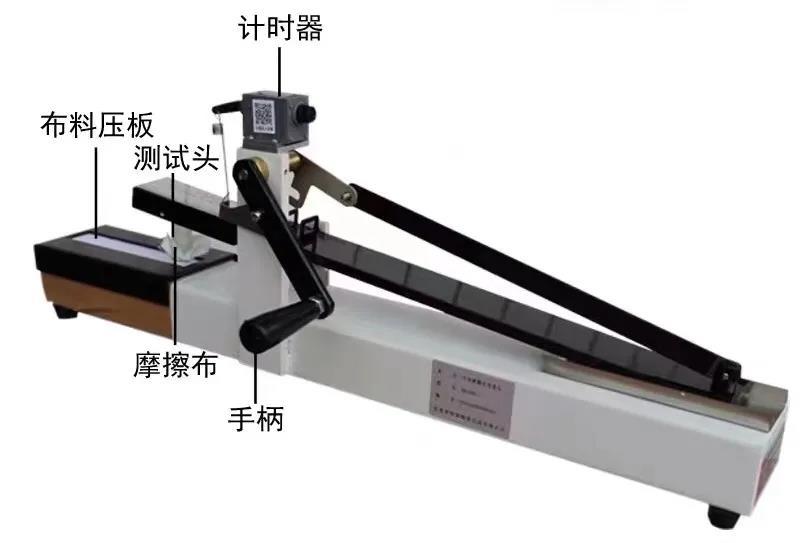

1，一类是直线往复类的摩擦色牢度仪，见下图，也是目前应用最广泛的一种测试仪器，GB/T 3920、ISO 105 X12、AATCC 8、JIS L 0849 I型均采用此法，而且都是9N压力、速度一秒一次往复、10个往复。可手动亦可电动。含水率有差异。（GB和ISO测试经纬向、美标斜45度角、日标根据客人指示可经纬双向亦可只测经向）。

AATCC 8标准中要求湿摩擦布含水率为65%。ISO标准，我国国家GB标准均要求含水率在95%~100%。含水率越多，湿摩擦布湿润程度越大，而染料通常在湿润状态下容易水解掉色，所以含水率越大，湿摩擦色牢度结果越低。

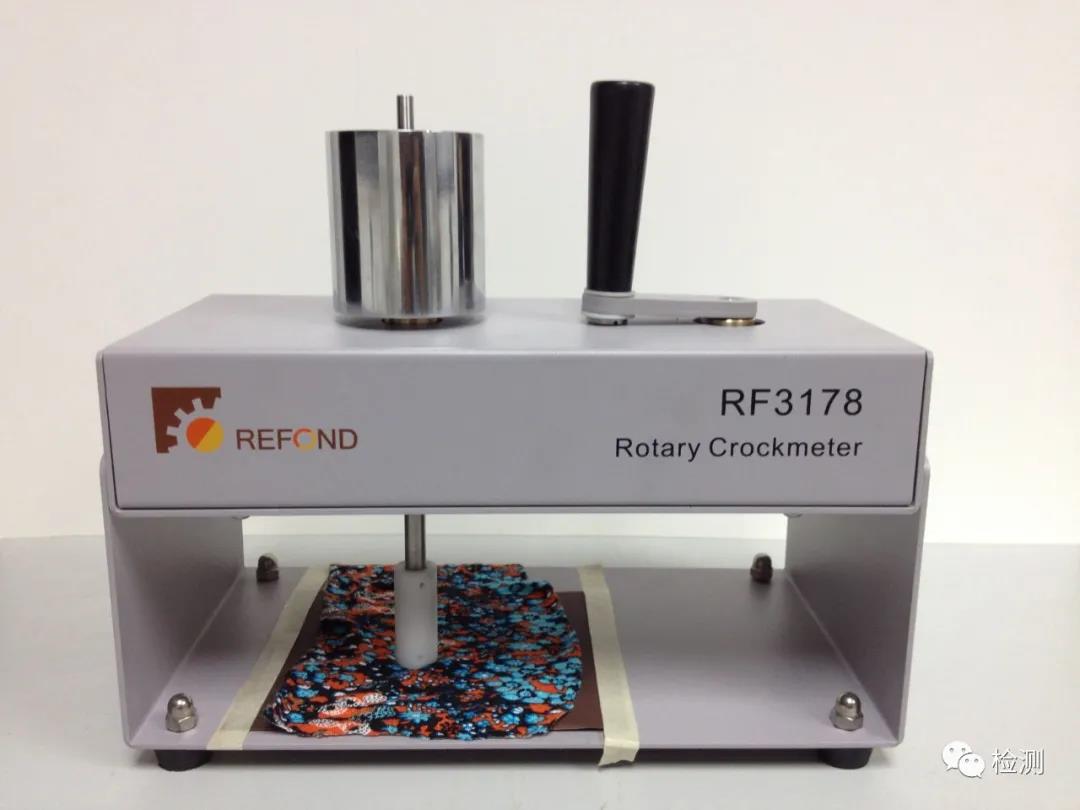

2，第二类是旋转摩擦色牢度仪器，见下图，GB/T 29865A、ISO 105 X16、AATCC 116采用此法，此法适合有深色小面积印花的织物。用此法去测试深色素色织物，其结果会比直线往复测试结果稍好。

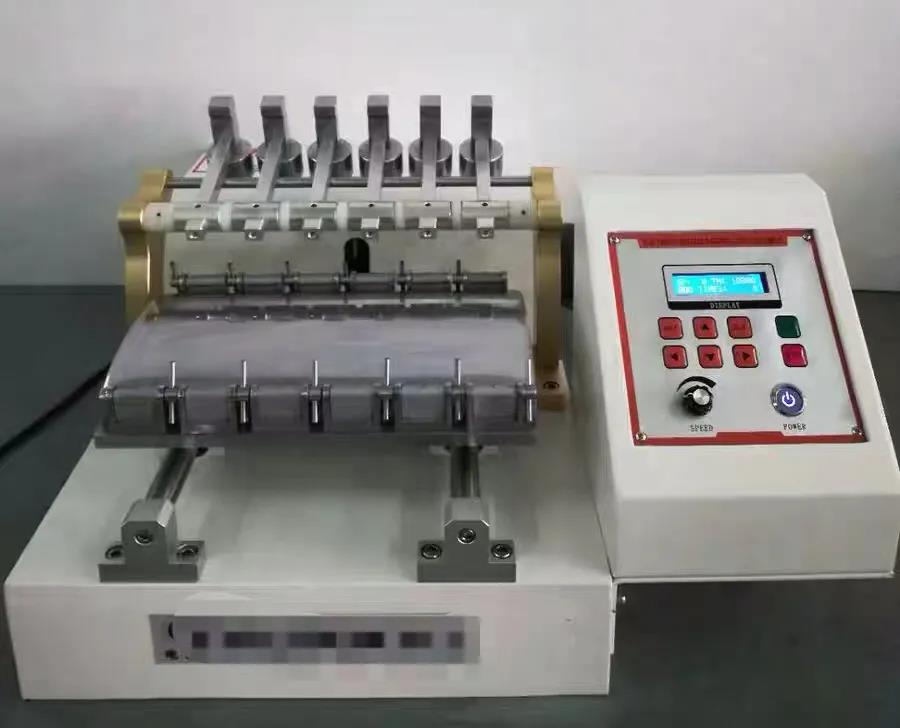

3，第三类是弧面摩擦色牢度仪，见下图，最常用的就是日标JIS L 0849 ll型，2N压力、100mm动程、每秒30次往复、100次往复。湿摩擦布含水率为100%。

JIS L0849II相比其他测试方法，所得到的深色测试结果有可能会差半级甚至一级。目前不少日本客人采用此法作为摩擦色牢度的检测标准，比如优衣库、无印良品。

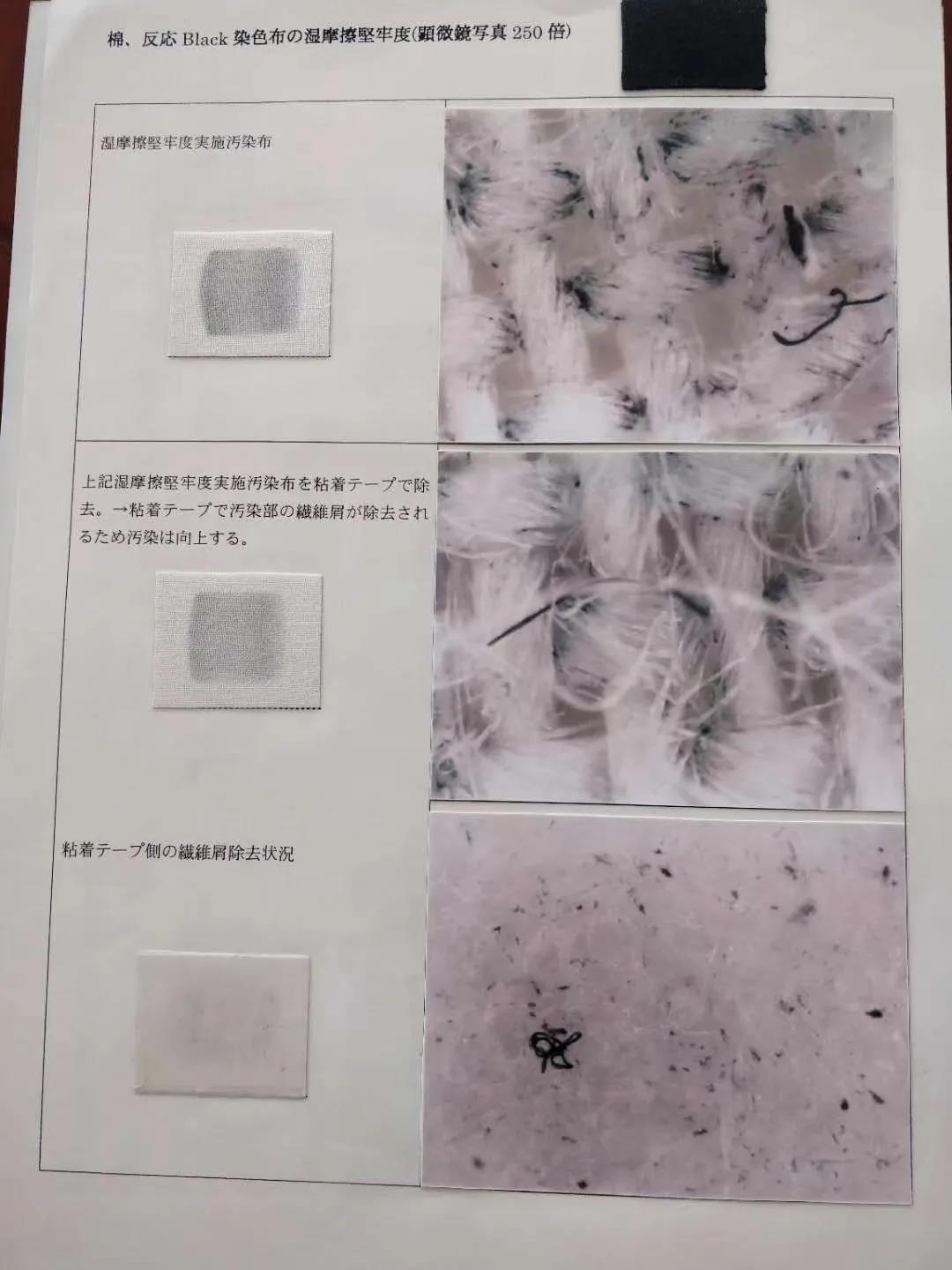

影响摩擦色牢度的有两个关键因素：一个是染料与纤维结合的牢固程度，即是否容易通过摩擦和水作用（湿摩）的方法从织物上转移到摩擦白布上来。另一个是纤维本身在纱线中的牢固程度，是否有较易脱落的毛羽或纤维屑，会通过摩擦的方式沾黏在测试白布上。见下图，就是在250倍放大下观察摩擦测试的白布的色块，可以看到明显的黑色纤维屑。

由此，可以得到的几个推论是：

1，深色产品如果皂洗色牢度不好，其摩擦牢度通常也不好，可以通过加强皂洗或工艺流程中设置还原清洗的方法改善。皂洗牢度可以成为摩擦牢度是否还有改善空间的一个观测指标。

2，对于皂洗牢度好的产品，其摩擦色牢度不好的主要原因并非没有固着的染料沾污测试白布，而是织物上容易掉落的纤维和深色纤维屑沾污了测试白布。磨毛布、开纤布、酶洗布这类产品，湿摩擦牢度较未做此类处理的布差的主要原因就在于此，这类产品即使皂洗牢度很好，摩擦牢度也不好。

3，磨毛、开纤这类的织物，由于表面有一层绒毛，表面积增大，因而较难得到深色，通常容易产生染料过饱和，织物上有大量未固着的浮色，一旦过饱和，皂洗色牢度和摩擦色牢度都会差，而且难以通过皂洗的方法完全改善。这类产品要选用提升力较好的染料。

4，湿摩擦牢度增进剂的原理是表面成膜。

5，加软会降低摩擦色牢度，其原因是柔软剂对染料有萃取作用，会将染料萃取到表面，然后沾污测试白布。硅油类的柔软剂比软片类的柔软剂萃取作用更强，因而摩擦牢度下降也更多。

6，同样纱支密度的短纤织物，纱线纺法更紧密的摩擦牢度会稍好，比如紧密纺就会气流纺好一点。做过令纤维强韧性受损化学处理，将可能使得纤维脆损，较容易在摩擦时产生一些纤维屑沾污测试白布，从而降低摩擦色牢度。

来源| 纺染天地、检测微信平台 ID:testbbs

提升干湿摩擦色牢度，建议使用“干湿擦牢度提升剂GRISEX格威赛斯®G-1039”
