GB/T 5455—2014纺织品燃烧性能垂直方向 损毁长度、阴燃和续燃时间的测定
点击:3020 发表时间:2021-09-10
【导读】:1范围 本标准规定了垂直方向纺织品底边点火时燃烧性能的试验方法。 本标准适用于各类织物及其制品。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引...
关健字:阻燃标准,BS 5852

1范围


本标准规定了垂直方向纺织品底边点火时燃烧性能的试验方法。

本标准适用于各类织物及其制品。


2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 6529纺织品调湿和试验用标准大气


3术语和定义

下列术语和定义适用于本文件。

3.1

续燃时间 afterflame time

在规定的试验条件下,移开点火源后材料持续有焰燃烧的时间,以秒表示。

3.2

阴燃时间 afterglow time

在规定的试验条件下,当有焰燃烧终止后,或本为无焰燃烧者,移开点火源后,材料持续无焰燃烧的 时间,以秒表示。

3.3

损毁长度 damaged length

在规定的试验条件下,在规定方向上材料损毁部分的最大长度,以厘米表示。

3.4

点火时间 f丨ame app丨ication time

点火源的火焰施加到试样上的时间。


4原理

用规定点火器产生的火焰,对垂直方向的试样底边中心点火,在规定的点火时间后,测量试样的续 燃时间、阴燃时间及损毁长度。




5试验人员的健康和安全

纺织品的燃烧可能会产生影响操作人员健康的烟雾和有毒气体,试验人员需配戴防毒面罩。可将 测试仪器安装在通风橱内,每次试验后应排除烟雾和烟尘,但在试样燃烧过程中要关闭通风系统,以免影响试验结果。

6设备和材料

6.1垂直燃烧试验仪

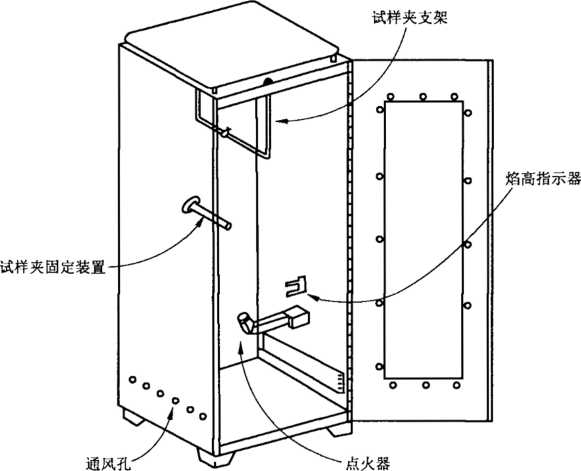

6.1.1垂直燃烧试验箱:由耐热及耐烟雾侵蚀的材料制成,箱内尺寸为329士2)mm×(329±2)mm× (767士2)mm。箱的前部设有由耐热耐烟雾侵蚀的透明材料制作的观察门。箱顶有均匀排列的16个 内径为12.5 mm的排气孔,为防止箱外气流的影响,距箱顶外30 mm处加装顶板一块。箱两侧下部各 开有6个内径为12.5 mm的通风孔。箱顶有支架可承挂试样夹,试样夹侧面被试样夹固定装置固定, 使试样夹与前门垂直并位于试验箱中心,试样夹的底部位于点火器管口最高点之上17 mm。箱底铺有 耐热及耐腐蚀材料制成的板,长宽较箱底各小25 mm,厚度约3 mm。另在箱子中央放一块可承受熔滴 或其他碎片的板或丝网,其最小尺寸为152 mm×152 mm×1.5 mm。见图1。





1垂直燃烧试验箱

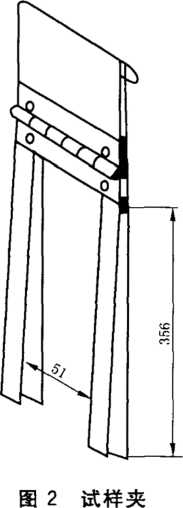

6.1.2试样夹:由两块厚2.0 mm、422 mm、89 mm的U形不锈钢板构成,其内框尺寸为356 mm×51mm,见图2。试样固定于两板中间,两边用夹子夹紧。

单位为毫米





6J.3点火器:管口内径为11mm,管头与垂线成25°角,见图3。点火器人口气体压力为17.2 kPa 1.7 kPa。可控制点火时间精确到0.05 s。

25。





6,1.4气体:根据调湿条件(见7.3)选用气体,条件A选用工业用丙烷或丁烷或丙烷/丁烷混合气体;条 件B选用纯度不低于97%甲烷。

6.2医用脱脂棉。

6.3重锤:每一重锤附以挂钩,挂钩由直径1.1 mm、长度约76 mm,在末端弯曲13 mm成45°角的钢丝 或不锈钢丝制成。共有5种不同质量的電锤(含挂钩),按照表1选择使用。

表1织物单位面积质S与选用重锤质霣的关系

织物单位面积质量

g/m2

重锤质量 g

101以下

54.5

101〜207以下

113.4

207〜338以下

226.8

338〜650以下

340.2

650及以上

453.6





6.4直尺:最小刻度不得大于1 mm。

6.5密封容器。

6.6烘箱:应有通风和恒温控制,箱内温度为(1〇5±3) °C 6.7干燥器^

6.8计时器:精确至O.ls。


7试样准备 7.1根据调湿条件(见7.3)准备试样:

条件A:尺寸为300 mmX89 mm,(纵)向取5块,纬(横)向取5块,共10块试样。

条件B:尺寸为300 mmX89 mm,(纵)向取3块,绎(横)向取2块,共5块试样。

7.2取样位置:剪取试样时距离布边至少100mm,试样的两边分别与织物的经(纵)向和纬(横)向平 行,试样表面应无沾污,无褶皱。经向试样不能取自同一经纱,纬向试样不能取自同一纬纱。如果测试 制品,试样中可包含接缝或装饰物。

7.3选用下列条件之一对试样进行调湿或干燥:

条件A:试样放置在GB/T 6529规定的标准大气条件下进行调湿,然后将调湿后的试样放入密封 容器内^

条件B:将试样置于105士3)t:的烘箱内干燥30士2)miri取出,放置在干燥器中冷却,冷却时间不 少于30 min。

注:条件A和条件B所测结果不具可比性。


8试验条件

在温度为10 °C30 °C ,相对湿度为30%〜80%的大气环境中进行试验。


 9试验步骤

9.1关闭试验箱前门,打开气体供给阀,点着点火器,调节火焰髙度,使其稳定达到40±2)mm。在开 始第一次试验前,火焰应在此状态下稳定地燃烧至少1 min,然后熄灭火焰。

9.2将试样从密封容器或干燥器内取出,装人试样夹中,试样应尽可能地保持平整,试样的底边应与试 样夹的底边相齐,试样夹的边缘使用足够数量的夹子夹紧,然后将安装好的试样夹上端承挂在支架上, 侧面被试样夹固定装置固定,使试样夹垂直挂于试验箱中心。

9.3关闭箱门,点着点火器,待火焰稳定后,移动火焰使试样底边正好处于火焰中点位置上方,点燃试 样。此时距试样从密封容器或干燥器中取出的时间必须在1 min以内。

9.4火焰施加到试样上的时间即点火时间根据选用的调湿条件(见7.3)确定,条件A12s,条件B为3s

9.5到点火时间后,将点火器移开并熄灭火焰,同时打开计时器,记录续燃时间和阴燃时间,精确至 0.1 s。如果试样有烧通现象,进行记录。

9.6当试验熔融性纤维制成的织物时,如果被测试样在燃烧过程中有熔滴产生,则应在试验箱的箱底 平铺上10 mm厚的脱脂棉。观察熔融脱落物是否引起脱脂棉的燃烧或阴燃,并记录。

9.7打开风扇,将试验中产生的烟气排出。

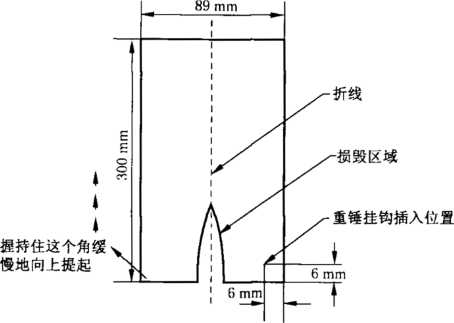

9.8打开试验箱,取出试样,沿着试样长度方向上损毁面积内最高点折一条直线,然后在试样的下端一 侧,距其底边及侧边各约6 mm处,挂上选用的重锤,再用手缓缓提起试样下端的另一侧,让重锤悬空,再放下,测量并记录试样撕裂的长度,即为损毁长度,精确至1mm。见图L对燃烧时熔融又连接到一 起的试样,测量损毁长度时应以熔融的最髙点为准。



图4损毁长度测量



9.9清除试验箱中碎片,关闭风扇,然后再测试下一个试样。


10结果计算

根据调湿条件(见7.3),计算结果:

条件A:分别计算经(纵)向、讳(横)向5块试样的续燃时间、阴燃时间和损毁长度的平均值,结果精 确至0.1 s1 mm „

条件B:计算5块试样的续燃时间、阴燃时间和损毁长度的平均值,结果精确至0.1 s1 mm。


11试验报告
