一、项目背景与目标

客户提供面料是克重90g/㎡的超薄锦氨针织面料防晒衣，要求通过抗紫外线整理剂实现UPF50+防护性能（紫外线防护系数UPF>50，UVA、UVB透射率均<5%），并确保耐水洗性及面料手感无明显变化。

二、抗紫外线整理剂选型与特性

1.选品依据

选择抗紫外线整理剂GRISEX格威赛斯®G-3302，其核心优势包括：

-高效屏蔽紫外线：对UVA（315-400nm）和UVB（280-315nm）波段均具有显著吸收与反射效果。

-耐洗性优异：经多次标准水洗后，UPF值无显著下降。

-兼容性与安全性：不影响超薄面料的手感及色光，适用于锦纶/氨纶混纺织物。

2.作用机理

G-3302通过以下方式实现防护：

-吸收紫外线：分子结构中的活性成分将紫外线能量转化为热能释放；

-反射紫外线：在纤维表面形成均匀膜层，反射部分紫外线辐射。

三、工艺设计与参数优化

1.工艺流程

浸渍法：G-3302，3.0-5 .0%(o.w.f)，浸染（同染色工艺）→水洗皂洗→脱水烘干（140-160℃）

浸轧法：G-3302，30-50 克/升，浸轧→ 130-150℃*60s-80s定型

步骤说明：

1）浸轧液配制：GRISEX G-3302浓度推荐为30-50g/L（根据克重90g/㎡的轻薄特性调整用量，避免过度增重）。

2）轧余率控制：建议带液率70-80%，确保整理剂均匀渗透纤维。

3）烘干与定型：温度130-150℃，时间60-100秒，避免高温导致氨纶弹性受损。

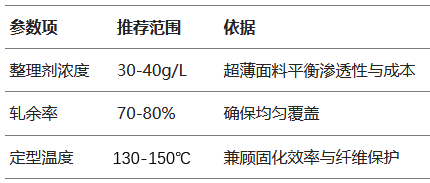

2.关键工艺参数

| 参数项            | 推荐范围            | 依据                                  |

| 用量               | 30-50g/L             | 超薄面料平衡渗透性与成本 |

| 轧余率            | 70-80%              | 确保均匀覆盖                     |

| 定型温度         | 130-150℃         | 兼顾固化效率与纤维保护    |

四、实验数据与性能验证

1.检测标准

-中国国家标准：GB/T 18830-2009《纺织品防紫外线性能的评定》。

-关键指标：UPF>50，UVA透射率<5%，UVB透射率<5%。

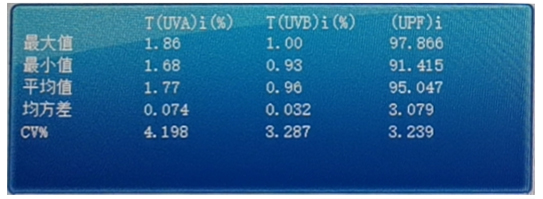

2.实验数据参考

-UVA透射率：1.77%

-UVB透射率：0.96%

-UPF值：95.047（远超UPF50+要求）。

-耐洗性验证：经多次标准洗涤后，UPF值未下降，UVA/UVB透射率仍低于5%。

3.性能总结

针对克重90g/㎡锦氨针织布，通过上述工艺参数，可实现：

-UPF值：≥50（实测可达95+）；

-UVA/UVB透射率：≤2%。

五、大货质量控制与注意事项

1.预处理要求：面料需先进行除油、中和处理，避免残留助剂影响整理剂吸附。

2.均匀性检测：通过分光光度计测定面料不同区域的UVA/UVB透射率，确保一致性。

3.手感与色变控制：建议添加0.5-1.0g/L柔软剂，避免整理后面料变硬。

六、成本与环保性分析

-单耗成本：按30g/L用量计算，每公斤面料约需整理剂2-4元（基于市场价）。

-环保认证：抗紫外线整理剂GRISEX格威赛斯^®G-3302不含酚类及重金属，符合OEKO-TEX®Standard 100及ZDHC认证要求。

七、结论

通过GRISEX格威赛斯^®G-3302抗紫外线整理剂的应用，结合优化的工艺，克重90g/㎡超薄锦氨针织面料可稳定达到UPF50+防护等级，且兼顾耐洗性与舒适性。建议进行小批量试产后，按GB/T 18830-2009标准送检，验证工厂大货的实际性能。

注：如需具体工艺参数调整或第三方检测机构推荐，可进一步提供技术支持。
