针对雪尼尔面料在穿着和洗涤过程中易起毛起球的问题，需从原料选择、工艺优化和后整理技术等多环节综合解决。以下是系统化的预防和解决方案：

一、起毛起球原因分析

纤维特性：

雪尼尔面料通常含涤纶/棉/粘胶等混纺，涤纶强度高，起毛后难脱落；棉/粘胶短纤维易起毛。雪尼尔纱线表面蓬松的绒毛结构（羽纱缠绕芯线）更易摩擦缠结成球。

外力作用：

穿着摩擦（与粗糙物体接触）、机洗时滚筒高速翻滚、烘干等加剧纤维游离。

二、预防措施（生产端）

1. 原料优化

纤维选择：

涤纶：优先选用低起球改性涤纶（异形截面、低强度型，如三角形截面涤纶）；

棉/粘胶：选用长绒棉或高支纤维（减少毛羽）；

添加抗静电纤维（如0.5%-1%导电丝），减少静电吸附导致的毛羽聚集。

纱线工艺：

纱线加捻度提高（捻系数增加10%-15%），增强纤维抱合力；

雪尼尔纱芯线用高强长丝（如75D涤纶长丝），羽纱用低起球短纤混纺。

2. 织造与染整工艺

织造密度调整：增加面料经纬密（如从60×40根/英寸提升至70×50），减少绒毛暴露；

烧毛处理：采用双面烧毛（燃气火口温度900-1000℃），去除表面浮毛；

生物酶抛光：纤维素酶处理（pH 4.5-5.5，50℃×30min），降解棉/粘胶纤维毛羽。

三、后整理解决方案

1. 抗起毛起球整理剂

推荐类型：

有机硅-聚氨酯复合树脂（如 ：抗起毛起球剂GRISEX格威赛斯®G-1248）：成膜覆盖纤维，减少摩擦系数；

纳米氧化锌整理剂（如：抗起毛起球整理剂GRISEX格威赛斯®G-1236）：增强纤维耐磨性，耐洗性达30次以上。

工艺参数：浸轧法，用量20-80g/L，130℃-180℃定型1-2分钟。

2. 物理机械整理

剪毛工艺：用螺旋刀剪毛机修剪面料表面绒毛（保留0.5-1mm长度），减少缠结风险；

预缩处理：通过汽蒸预缩（温度110℃×10min），稳定纱线结构，降低洗涤收缩率。

3. 功能性涂层

水性聚氨酯涂层：轻量涂层（10-15g/㎡）覆盖绒毛根部，固化后形成保护膜；

低温等离子处理：通过辉光放电改性纤维表面，增强抗起球性且环保。

四、消费者使用与洗涤建议

穿着护理：

避免与粗糙表面（如牛仔布、毛呢外套）长时间摩擦；

穿着前可低温蒸汽熨烫（120℃），使绒毛定向排列。

洗涤指南：

手洗或机洗时使用洗衣袋，选择“轻柔模式”；

禁用碱性洗涤剂，推荐pH中性洗衣液（如蓝月亮丝毛净）；

反面晾晒，避免阳光下暴晒导致纤维脆化。

五、案例分析

测试目的：锦纶耐穿抗起球起毛（可以过检测。在实际穿着中动态摩擦、洗涤方式等产生的起毛起球现象）

测试产品：抗起毛起球剂GRISEX格威赛斯®G-1248

工艺配方：

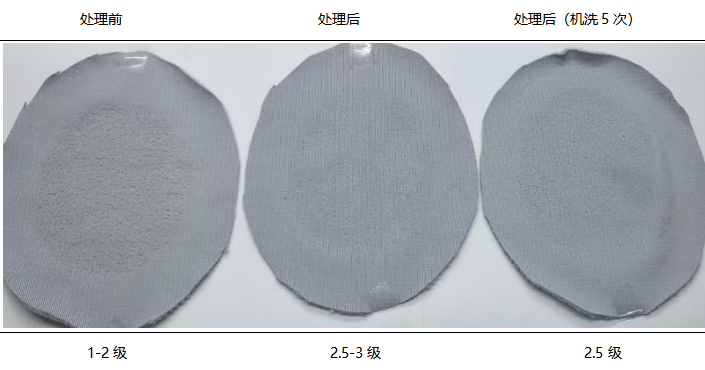

效果检测：（客来布：根据客自己检测标准GB/T4802.1 圆轨迹E法）

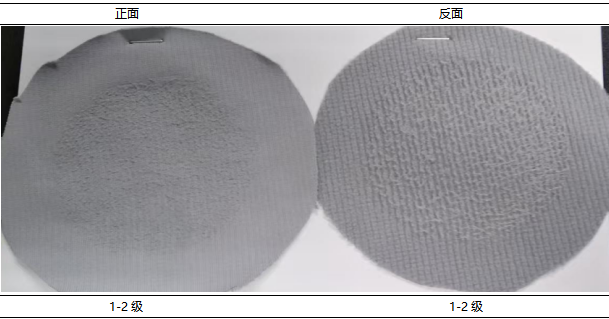

效果检测：（客来布：检测标准GB/T4802.1 圆轨迹A法）

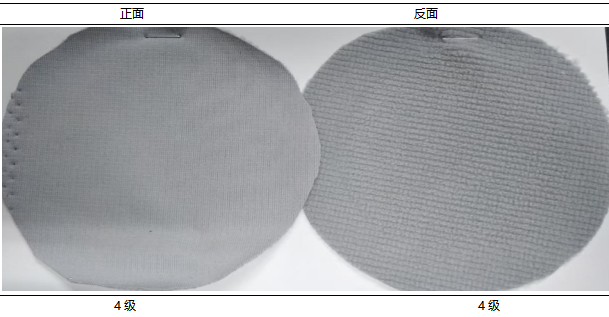

效果检测：（处理后面料：检测标准GB/T4802.1 圆轨迹A法）洗涤标准：（GB/T8629-2017 4N程序）

结论：按客户检测标准（圆轨迹E法）检测没问题、提升难度（圆轨迹A法）面料经处理后抗起毛起球效果提升明显、抗起毛起球剂GRISEX格威赛斯®G-1248为阴非离子产品、建议洗水工艺、如果定型使用、做与手感剂的相容实验。
