涤棉深灰色平纹面料日晒牢度提升解决方案

1. 痛点/需求提出

涤棉混纺织物兼具涤纶的强力、耐磨、保形性与棉的吸湿、亲肤、透气等优点，是T恤、polo衫、休闲衬衫及运动服饰的常用材质。其中，深灰色作为经典百搭色系，在男女装及功能性服装中应用十分普遍。然而，深灰色面料为达到特定深度与色相，在染色时往往需采用多组分染料拼混（如黑、藏青、红、黄等拼色）。不同染料组分对紫外光的稳定性存在显著差异，某一组分的优先褪色极易导致色光偏移（如发黄、发红或发蓝），使面料颜色偏离标准色相。客户提供的涤棉深灰色平纹面料（40S涡流纺+75D吸湿排汗涤纶，克重169g/m²），实测日晒牢度仅为2级（AATCC 16.3，方法3，晒20小时），远低于客户要求的≥3-4级，严重制约了该面料在户外功能性服饰领域的应用。

2. 痛点/需求解析

涤棉深灰色面料的日晒牢度提升面临以下技术难点：

• 涤/棉双组分差异：涤纶与棉纤维对染料的吸附机理不同（涤纶用分散染料、棉用活性/直接染料），两类染料的耐光稳定性存在差异，光照后可能出现“涤纶组分褪色快、棉组分相对稳定”或反之的不均匀褪色现象，导致面料表面产生色差或“起霜”效果。

• 深灰色拼色复杂性：深灰色通常由多种染料拼混而成，各组分耐光牢度不一。日晒后，某一组分的优先降解会直接导致色相改变，使深灰色变味为发黄、发红或发绿的异色，加剧了色差问题的复杂性。

• 功能性纤维影响：面料中含有吸湿排汗涤纶（DPOLY），其纤维表面或截面经特殊改性（如异形截面、亲水基团引入），可能影响染料在纤维上的分布状态及整理剂的吸附均匀性，进而对日晒牢度整理效果产生一定影响。

•

•


• 3. 解决方案：产品与工艺

  本方案采用 GRISEX® G-5640 耐光牢度提升剂 进行后整理。该产品为苯并三唑类紫外线吸收剂与受阻胺类光稳定剂（HALS）的协同复配体系。其作用机理包含两个层面：紫外线吸收剂优先吸收280-400nm波段的紫外光，将其转化为热能释放，显著衰减到达纤维表面的紫外辐射能量；受阻胺类光稳定剂则通过捕获染料光氧化过程中产生的自由基，中断光氧化链式反应，从而在“光吸收”与“化学防护”两个维度协同延缓染料的光降解。该双效协同机制尤其适用于涤棉混纺等需兼顾两类染料稳定性的体系。

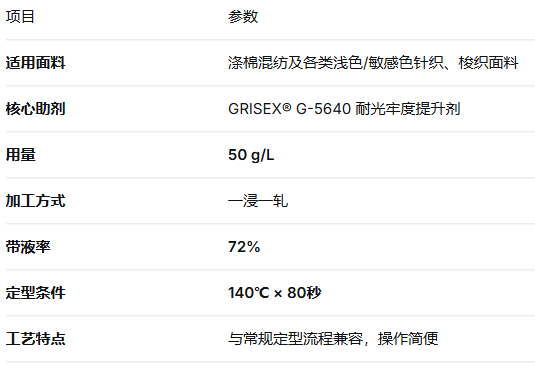

  已验证工艺参数：




• 4. 数据展示

• 经上述工艺处理，涤棉深灰色平纹面料（169g/m²）日晒牢度测试结果如下：

  日晒牢度（AATCC 16.3，方法3，晒20小时）：

  样品	日晒牢度评级	提升幅度
  未处理原布	2级	—
  G-5640处理后	3级	提升约1级

  结果解读：

  • 日晒牢度从2级提升至3级，提升幅度约1级；

  • 尚未达到客户要求的≥3-4级，存在一定差距；

  • 建议结合后续优化方向进一步调整。

  5. 方案结论

  本方案验证了GRISEX® G-5640 耐光牢度提升剂（50g/L，一浸一轧，带液率72%，140℃×80秒） 在涤棉深灰色平纹面料上的应用效果。核心结论如下：

  • 提升有限：日晒牢度从2级提升至3级，幅度约1级，但未达到客户≥3-4级的要求；

  • 工艺可行：一浸一轧定型工艺与现有产线兼容，操作简便；

  • 机理明确：紫外线吸收+自由基捕获双效协同，但对抗深度灰色涤棉体系的复杂光褪色仍显不足。

  后续优化建议：

  1. 用量梯度调整：尝试将G-5640用量提升至60-80g/L，评估牢度进一步提升空间，同时观察对色光及手感的影响。

  2. 工作液pH优化：调节工作液pH至弱酸性（5-6），可能有助于提升整理剂在涤纶和棉纤维表面的协同吸附效率，从而改善日晒牢度。

  3. 染色环节联动：建议同步追溯染厂染色配方，评估是否可通过优选耐光性更好的染料组合（如采用高日晒牢度活性染料及分散染料）来提升基础牢度，再以后整理进行叠加增效。

  6. 应用场景/领域

  本方案技术成果可直接应用于：

  • 户外运动服饰：T恤、polo衫、防晒衣等需长时间日晒的品类

  • 休闲及商务服装：对颜色耐久性有较高要求的日常穿着的品类

  • 功能性面料：吸湿排汗类涤棉混纺织物的光稳定性提升

  • 浅色/敏感色系面料：深灰、浅灰、米色等对日晒敏感的色系

  •
